ZD888系列打印機安裝標簽操作說明
ZD888安裝成卷標簽
問題/疑問
怎樣為ZD888系列打印機安裝標簽卷?
適用于
ZD888T, ZD888D
準備和處理介質
為獲得最佳打印質量,謹慎處理和存放介質至關重要。如果介質染上污垢或臟物,則會損壞打印機,并導致 打印出的圖像有瑕疵 (空缺、條痕、脫色、粘著物等)。

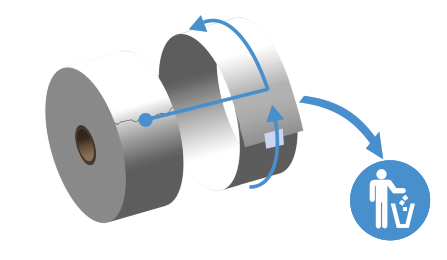

重要提示 ? 在生產、包裝、處理和存放過程中,介質外面的部分可能變臟或附上污物。我們建議去除介質卷或介質疊的外層。這樣做可以防止污物在正常的打印操作中轉移至打印頭。
介質存儲技巧
-
將介質存儲在清潔、干燥、陰涼的地方。熱敏介質通過化學處理,具有熱敏性。直接的光照或熱源 可能使介質 “ 曝光 ”。
-
請勿將介質與化學物或清潔產品存儲在一起。
-
在將介質裝入打印機前不要除去介質上的保護性包裝。
-
許多介質類型和標簽粘膠有貯存期或有效期。請先使用貯存時間最長但還有效 (未過期)的介質。
裝入成卷介質
打印機支持三種基本介質類型:
-
連續:如收據,該類介質不使用標記來定義打印長度
-
標記介質:該類介質使用黑線、黑標、凹口或孔來定義打印長度
-
標簽介質:該類介質使用傳感器檢測介質背面 (背襯),以確定介質卷上標簽的起始和結束位置。
本打印機可以采用兩種感應方式以適應不同的介質類型。
-
中心區域透射式感應適用于連續介質和間隙 / 網紋標簽介質。
-
半寬型可移動 (反射式)感應適用于使用黑色標記、黑線、凹口或孔洞的打印格式 (長度)。
介質裝入說明:
該步驟適用于撕紙 (標準擋板)、標簽分送和介質裁切打印機選配件。

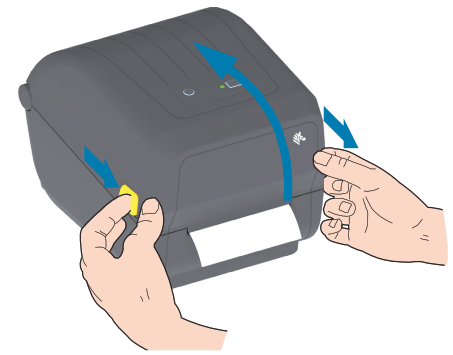

1. 打開打印機蓋。向打印機前方拉動松開鎖片的控制桿。

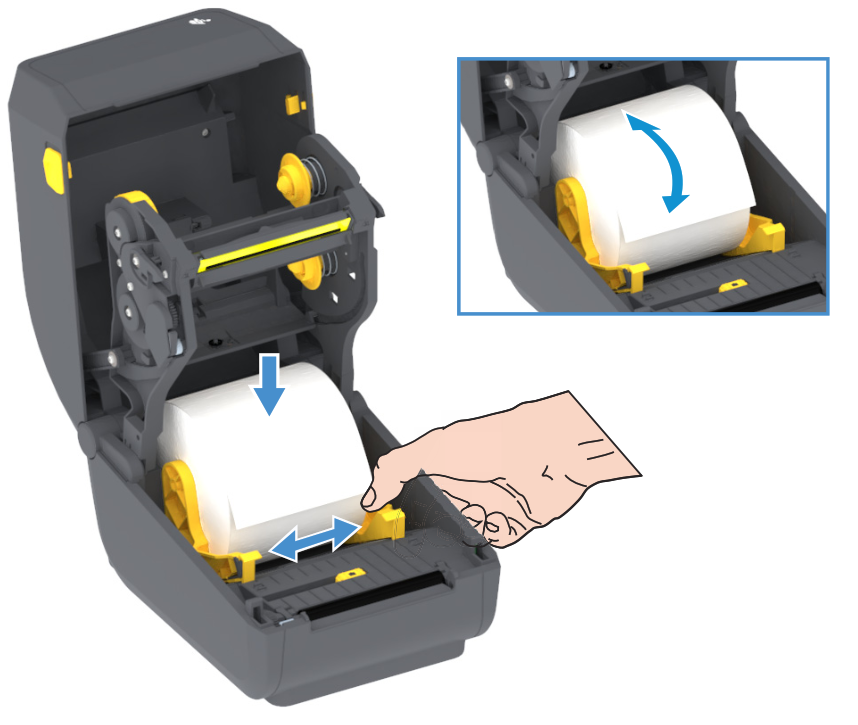

2. 打開介質卷支架。調整成卷介質方向,使其在通過打印 (驅動)輥上方時打印面朝上。使用另一只手將 介質導板拉開,將介質卷放在介質卷支架上,并松開導板。確保介質卷能夠自由轉動。禁止將介質卷放 入介質倉底部。

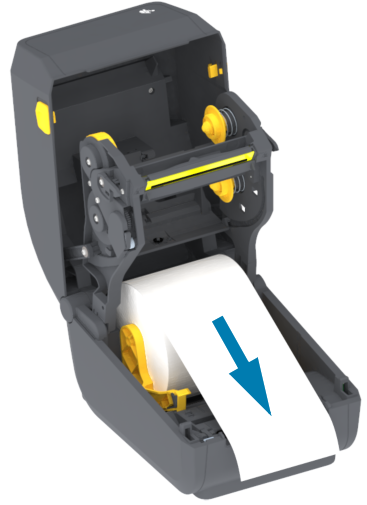

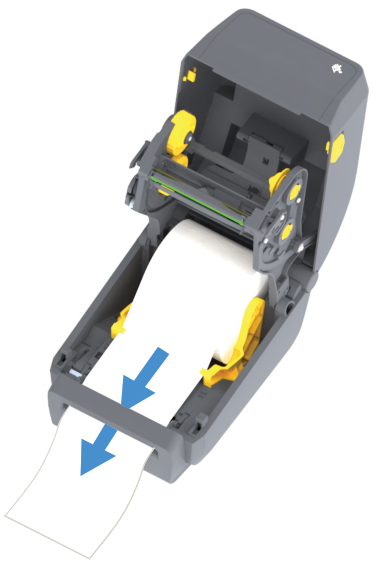

3. 拉動介質,使其從打印機前端伸出。

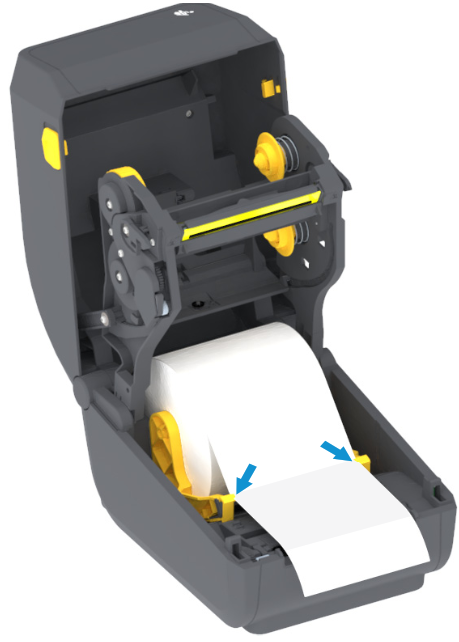

4. 將介質推入兩個介質導板下方。

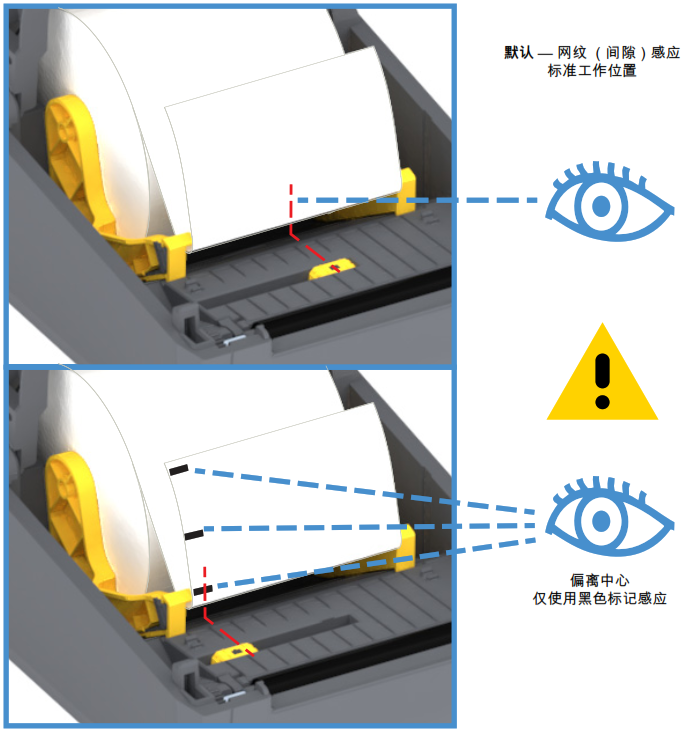

5. 將介質向上翻起,使其對齊所用介質類型的可移動介質傳感器。
? 對于連續成卷收據介質或標簽介質 (無黑色標記或凹口),使介質對準默認的中心位置。
? 對于背面帶有黑色標記 (黑線、凹口或孔洞)的介質,調整傳感器位置,使傳感器對齊黑色標記 的中心。僅使用黑色標記感應來處理黑色標記時,應避開介質的中心區域。
使用可移動傳感器
可移動傳感器是具有雙重功能的傳感器。其可提供透射式介質感應(透視介質)和反射式介質感應兩種感應方式。打印機可采用任意一種感應方式,但不能二者同時使用。
可移動傳感器有一個用于網紋 / 間隙介質的傳感器位置,即默認位置。
可移動傳感器可以讓打印機使用介質背面(或介質背襯)上帶有黑色標記或凹口(介質上的孔洞)的介質。傳感器對齊黑色標記或凹口的中心位置 (而不是介質卷的中心),從而避開網紋 / 間隙感應陣列。
為黑色標記或凹口調節可移動傳感器
黑色標記感應尋找介質背面上的黑色標記、黑線、凹口或孔洞等非反射表面,這些表面不會將傳感器的近紅外光束反射給傳感器的檢測器。傳感器感應燈和黑色標記檢測器在傳感器蓋子下的相鄰位置。

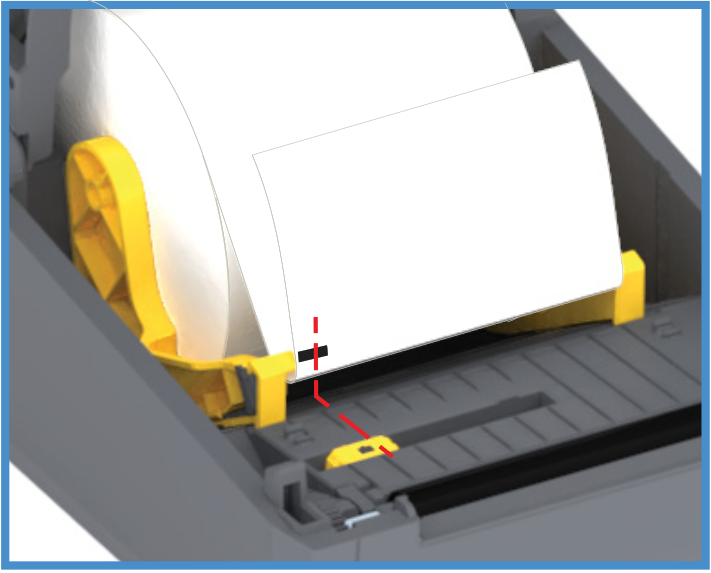

將可移動傳感器的對齊箭頭與介質背面上的黑色標記或凹口的中間位置對齊。傳感器的對齊位置應盡可能設置在遠離介質邊緣的地方,但必須確保傳感器窗口可以被黑色標記覆蓋。在打印過程中,介質會在兩側方向上移動 ±1mm (這是由于介質變形及操作導致的介質邊緣受損)。此外,介質側面的凹口也可能受損。
使用切紙器
對于已安裝可選切紙器模塊的打印機,將介質穿過切紙器的介質槽,然后將其從打印機前端拉出。
關閉打印機上蓋

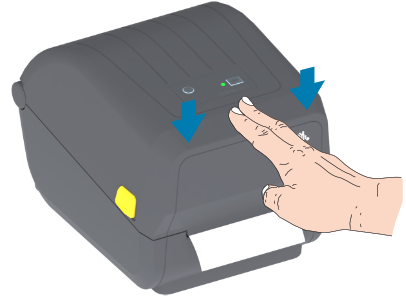

合上打印機蓋。向下按,直到頂蓋 “ 咔噠 ” 一聲鎖閉。
裝入介質后,您可能需要校準打印機。打印機的傳感器需經過調節,以便感應標簽、背襯和標簽間的距離,之后才能正常操作。重新裝入同一種介質 (尺寸、供應商和批次相同)后,只需按 “ 進紙 ” 按鈕一次,就可以準備好介質以便進行打印。
